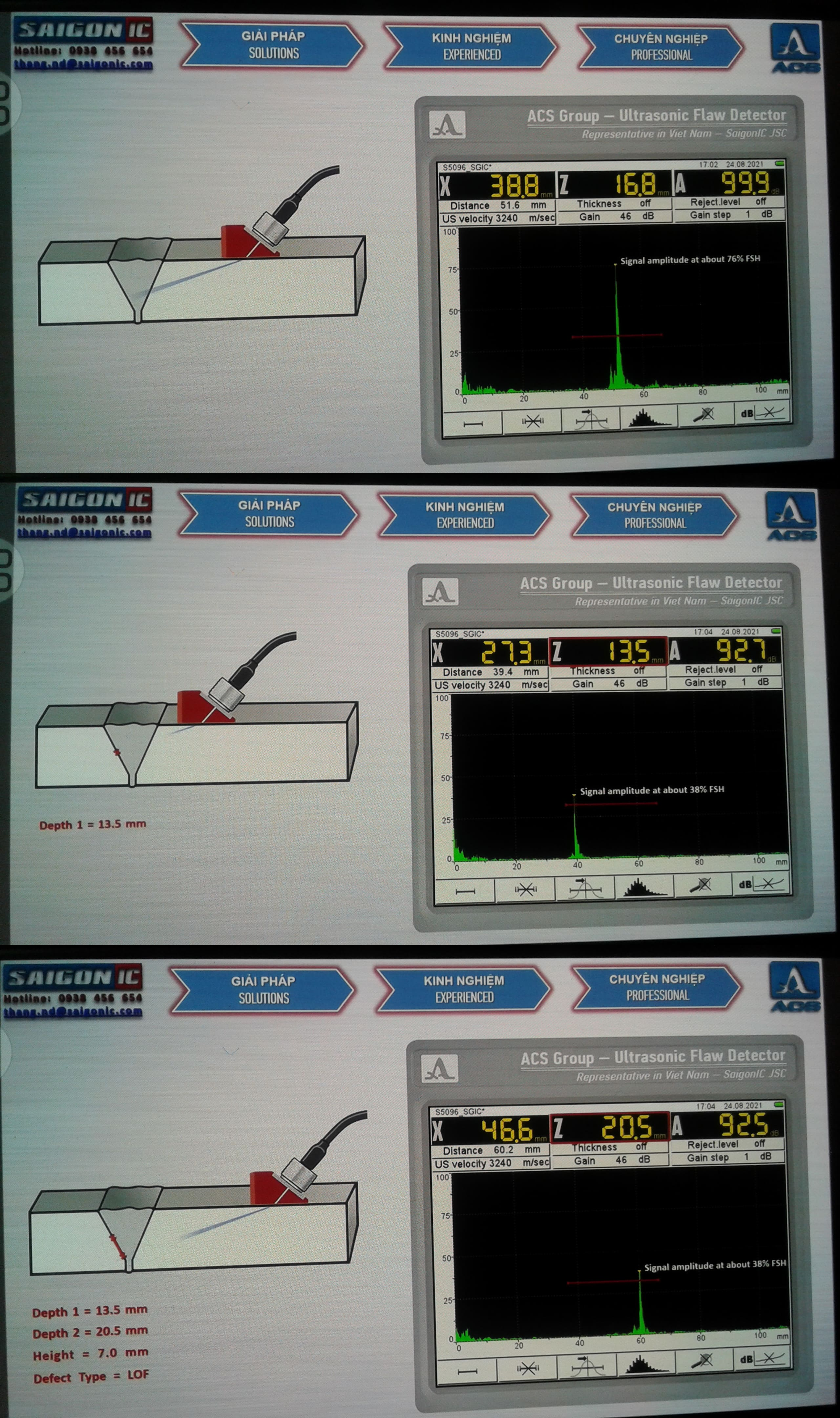

Sizing 6dB or 20dB Drop

زمانیکه اندازه ناپیوستگی بزرگتر از قطر ترانسدیوسر باشد، طول ناپیوستگی با قانون ۶  دسی بل قابل اندازه گیری است. اسکن می کنیم تا ماکزیمم ارتفاع را از عیب بگیریم و دامنه را به ۸۰ درصد میرسانیم و به سمت راست اسکن می کنیم و هر موقع که ارتفاع سیگنال به ۴۰ درصد رسید پروب را برداشته و محل مرکز پروب را بر روی قطعه کار مارک میکنیم و دوباره حالت قبلی را تکرار می کنیم اما این بار به سمت چب اسکن می کنیم و ارتفاع به ۸۰ درصد میرسد و با اسکن کردن به سمت متضاد ارتفاع اکو به ۴۰ درصد خواهد رسید باز این محل را در مرکز پروب مارک میکنیم و دو نقطه بدست آمده را به هم  میکنیم و طول عیب بدست خواهد آمد.

DNV-OS-F101

Contact surface

325 For ultrasonic testing the contact surface shall be clean and smooth, i.e. free from dirt, scale, rust, welding spatter, etc. which may influence the result of the testing. Correction for differences in surface conditions and attenuation between the reference block and the actual work piece shall be performed and the maximum correction allowed on flat surfaces is 6 dB.

The Reference notch shall be 1mm wide, rectangular with depth of 1mm . This technique applies only for thickness range 8mm  u t<15mm and fr beam angles W 70°.

E8018-B2, the "B" indicates that the electrode contains certain alloying elements such as chromium (Cr), molybdenum (Mo), and boron (B). These elements contribute to the low-alloy steel's strength and toughness, making it suitable for applications requiring high strength and impact resistance.

8018-C1 is a low alloy, low hydrogen, iron powder electrode designed to weld 2% nickel steels in the 70-80,000 psi range and where low temperature, impact properties must be good. This electrode provides a stable arc in flat and horizontal fillet welding positions, producing weld deposits with fine bead appearance, free from undercuts and with excellent mechanical properties. 8018-C1 may be used with AC or DC (reverse polarity).
